Anexo V

Pagina 142

Ejercicio 1

-ADSL es una tecnología digital no analógica. Otro asunto es que el servicio sea subministrado mediante una línea analógica. Los módems analógicos no pueden modular ADSL.

Pagina 143

Ejercicio 3

¿Pasa el trafico de un segmente a otro si el dispositivo de interconexión es un concentrador?

-Si.

¿Y si fuera un repetidor?

-Si.

Ejercicio 4

¿Funcionaran el resto de los segmentos de red si el dispositivo de interconexión es un repetidor?

-          Si el cable es coaxial y se rompe el repetidor no puede repetir el tráfico que no le llega y no podrá trasmitir el virus a otros segmentos.

¿Y si la red fuera de cable de pares en vez de coaxial y el dispositivo de interconexión fuera un concentrador?

-          Si fuera cables de pares y el dispositivo fuera un concentrador, ese segmento de red quedaría anulado pero no impediría el tráfico de red entre los nodos del segmento.

Pagina 144

Ejercicio 5

-Es una buena idea interconectar las dos redes con un puente ya que así se reduce el tráfico entre ellas, sin embargo es falso que los puentes solo puedan operar remotamente.

Ejercicio 6

¿Pasara ese tráfico a un segmento de re minoritario?

-No pasara el trafico del segmento mayoritario al minoritario puesto que el puente aísla el trafico que consigue su destino dentro del propio segmento de red.

¿Podrá hacerlo?

-El cliente del segmento minoritario si podrá enviar su fichero al servidor utilizando el puente como intermediario de red.

Pagina 146

Ejercicio 7

a) Los conmutadores son más rápidos que los puentesàVerdadero

b) Un conmutador s siempre local àVerdadero

c) El conmutador, como el puente, no puede gestionar el ancho de bandaàFalso

d) Todos los conmutadores se pueden escalarà Falso

e) La mayor parte de los switches se pueden configurar a través de su pagina Web à Verdadero.

Ejercicio 8

¿Que tipo de switch central pondrías en al instalación?

-Lo ideal es adquirir switches apilables de modo que se inclemente la pila con forme vallan creciendo las necesidades.

Pagina 151

Ejercicio 1.1

a)      verdadero

b)      verdadero

c)      falso

d)      falso

e)      verdadero

f)        falso

Ejercicio 1.2

1. Repetidor à Regenera la señal eléctrica
2. Transceiver à Regenera la señal eléctrica y doble puerto.
3. Concentrador à Regenera la señal eléctrica y selecciona tramas
4. Puente à Múltiple puerto
5. Switch à Conmutar paquetes, múltiple puerto y selecciona tramas.

Ejercicio 1.3

¿Es posible crear VLANS utilizando conmutadores?

-Si.

¿Y utilizando concentradores?

-No.

¿Y si utilizamos puentes remotos?

- Si

Ejercicio 2.1

Cuestión.

-Conmutador no porque es para sitios locales y el puente si que es una opción pero el rendimiento será escaso.

Ejercicio 2.2

a)      Falso

b)      Verdadero

c)      Verdadero

d)      Falso

e)      Verdadero

f)        Falso

Ejercicio 3.1

¿Qué tipos de redes de área lácales virtuales conocéis?

- VLAN con asignaciones de direcciones MAC, VLAN con asignaciones de puertos y VLAN con direccionamiento virtual.

¿Como se llama el estándar IEEE utilizando en la creación de VLAN?

-802.1Q o VLAN Tagging.

Ejercicio 3.2

a)      verdadero

b)      falso

c)      falso

d)      verdadero

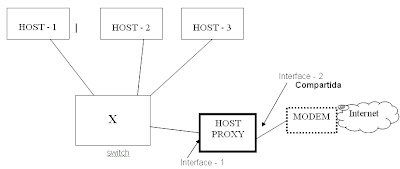

Practica 19: SERVIDOR PROXY – MODEM USB

< Revisar el ejemplo anterior, por parejas configuran el Proxy, conexiones físicas, interfaz compartida... Mientras el resto copian el esquema de la practica>.

1. Crear la conexión telefónica (como en la practica 3)
2. Compartir la conexión telefónica creada en punto 1. ver que la interfaz-2 (con ip automática, coge una ip del tipo: 192.168.0.x).
3. Los equipos conectados al switch tienen configuración automática.
4. probar la conexión (ver las ip que cogen los equipos conectados al switch).
5. Comprobar que todos acceden a Internet por la conexión compartida.
6. Comprobar la configuración de red de cada HOST (ipconfig/all).
7. Comprobar la configuración de red del Proxy.
8. Configurar manualmente los HOST – 1, 2,3, para que accedan a Internet.

Practica 18: Servidor Proxy- conexión de Internet compartida – ICS

Introducción Definir (buscar conexión compartida. Documentación de Windows)

1        Configuramos 3-4 equipos (de los antiguos) en la red (192.168.100.0) /24. Con puerta de enlace P.E -> 192.168.100.1

2        Conectamos un cuarto equipo que hará de Proxy. con dos interfaces (coger un equipo mejor con dos tarjetas/interfaces).

2.1  En una interfaz lleva la ip de la red 192.168.100.1 / 24. Esta ip será la puerta de enlace que tendrá los host de esta red.

1.2  En la otra interfaz lleva una ip (automática) de la red 10.15.16.0 /22. Esta interfaz conecta a Internet. Por lo tanto es la conexión que vamos a compartir.

2.      Compartir conexión que da acceso a Internet.

2.2  Averiguar cual es la ip WAN con la que accede a Internet (teclear en Google -> whatismyip apuntar la dirección WAN obtenida y comprobar después que los demás acceden con la misma ip – Wan).

4. En el momento que se pone a compartir la conexión de Internet, <Interfaze-2> aparece el símbolo de la mano y la otra interfaz <intfz-1> toma una dirección ip que le da el Proxy. Cambiarla y ponerle la ip 192.168.100.1 (que hemos definido como P.E. previamente).

5. Hacer las conexiones de manera que no exista otra posibilidad de salida a Internet para los host de la red 192.168.100.0.

            5.1 Lanzar ping desde la red 192.168.100.0 a la P.E 192.168.100.1

6. Mandar ping de un host (192.168.100.2) a la dirección 10.15.16.1 (suponiendo que el Proxy tiene esta dirección).

7. Si es capaz de alcanzar esta red 10.15.16.0 à Probar la salida a Internet.

Explicar conexión compartida-automática: (dejar que el Proxy de Windows-xp configure automáticamente la interfaz-2 y poner toda la red. Si esta opción automática no funciona, configurar el parámetro DNS de los equipos de la res 192.168.100.0 con la DNS de Euskalter 212.55.8.132. Otra posibilidad es probar la configuración manual.

8. Después de comprobar el acceso compartido de toda la red 192.168.100.0. Averiguar la ip-WAN de acceso a Internet (google à “whatismyip”).

9. Quitar el acceso del Proxy (físicamente desconectar el cable de la roseta) y comprobar que la red 192.168.100.0 se queda sin acceso Internet.

Practica 17: Utilización de Enrutadores

Los enrutadores sirven para enlazar redes distintas de manera que pase información de una a otra. El enrutamiento se puede realizar mediante un router o mediante un host (equipo en red) que tenga tantas interfaces como redes tenga que comunicar y activando el servicio de enrutador.

Para realizar la práctica necesitaremos:

• Red 1: Ip de red à 162.168.100.0 à
• Máscara de subred à 255.255.255.0
• Red 2: ip de red à 192.168.101.0 à

-   El enrutador será un host con dos interfaces (dos tarjetas de red), tendrá dos direcciones ip à 192.168.100.1 y 192.168.101.1 correspondientes a las dos redes que tiene que comunicar / enlutar.

1.- Configurar cada nodo con la ip y con su puerta de enlace

            Red 1 à 192.168.100.2 / 192.168.100.3… /  P.E (192.168.100.1)

            Red 2 à  192.168.101.2 / 192.168.101.3... / P.E (192.168.101.1)

Ejercicio: enrutar 3 redes utilizando tarjeta de red.

Red 1.- 128.4.1.0 (P.E 128.4.1.1)

Red 2.- 199.12.3.0 (P.E 199.12.3.1)

Red 3.- 200.1.5.0  (P.E 200.1.5.1)

Red 4.- 192.168.10.0 (P.E 192.168.10.1)

Nokia M1112

El NOKIA M1112 es un módem ADSL (Asymmetric Digital Subscriber Line – Bucle Asimétrico Digital de Abonado) Integrado con funcionalidad router y bridge que proporciona acceso a la red de nárrela local Ethernet (LAN). El M1112 permite multiplicar la capacidad de transmisión de las líneas telefónicas, utilizadas hasta ahora para los servicios de RDSI. El M1112 está especialmente pensado para ofrecer conexiones de alta velocidad a particulares, pequeñas oficinas y empresas, y a tele trabajadores. Con el concentrador de 4 puertos integrado podrá instalar fácilmente la red y acceder a leste MODEM (DHCP esta desactivado y tiene una dirección Ip fija).

USUARIO: hk1234 / CONTRASEÑA: adminttd

Ip: 192.168.5.254 / 255.255.255.0

1. Configurar el ordenador en la red 192.168.5 / 24 (ponerlo en red)
2. Conectar el router con cable RJ45 (PC- SWITCH) a tu ordenador
3. Hacer un ping a la impresora para comprobar que están conectadas
4. Acceder al router con un navegador (http://192.168.5.254)
5. Configurar modem / router
6. Capturar las pantallas principales (Adjuntar al guión)

Ejercicio

*Configurar el DHCP para que sirva direcciones IP desde la 192.168.5.50 hasta las 192.168.5.200 – DNS: 192.168.5.254

-Fotos del Router Nokia M1112

*Pantalla principal:

*Configurar la red:

*Estadísticas:

Router THOMSON SPEEDTOUCH 510

*Tiene el DHCP activado y no sabemos cual es su Ip ¿ Cómo podemos averiguarlo?

1. Configuraremos nuestro Host de forma que tome Ip automáticas
2. Ejecutamos el comando Inicio -> Ejecutar -> cmd -> ipconfig (nos fijamos en la puerta de enlace) -> La Ip de la puerta de enlace es la dirección IP de router.
3. En la dirección del navegador > http <ip_puerta_enlace>
4. Nos pide usuario y contraseña (depende del fabricante -> para telefónica -> 1234/1234)

Una vez dentro. Ejercicios

1. Guardar configuración. à Copia de seguridad el router, se encuentra en avanzado en sistema y lo guardaremos en una carpeta
2. Modificar parámetros
3. Volver a cargar la configuración à Se busca en carga, y luego examinas el archivo guardado en la configuración
4. Capturar alguna pantalla
5. Acceso por telnet

5.1  <modo comando> c:telnet <ip_gateway> à metes la ip del router.

¿Es más fácil o difícil que por el navegador?

¿Cuándo utilizamos telnet? -> hay consolas que solo admiten el modo comando (En general cuando no podemos utilizar un navegador)

-Fotos del Router Thomson:

*Cargar:

*Copia de Seguridad:

*Pagina Principal:

.Diferencia entre MODEM y router. Buscar y resumir:

 1.- La conexión del MODEM va por puerto USB y la conexión de router es por cable de red RJ45.

2.- El MODEM debe marcar una conexión cada vez que realiza una petición. El MODEM no está siempre conectado a la red, en cambio el router siempre está conectado.

3.- Un MODEM sólo es para un PC en cambio, un router suele venir con más de una conexión.

4.- Un router tienes dos direcciones ip, una dirección propia o pública y una dirección privada (para la red local).

Para saber la clave pública de nuestro ROUTER debemos meternos en google.es – whattismyip – y en la primera página te sale. Por ejemplo en clase la pública es 213.4.215.227

Y la privada es la puerta de enlace haciendo un ipconfig miras la puerta de enlace y esa es su clave pública.

Practica 15: Compartir recursos en res

El principal objetivo de una LAN (Red de Área Local) es compartir recursos. Los recursos mas compartidos son archivos (programas, datos, imágenes, videos, etc...) discos duros para copias de seguridad e impresoras para reducir costes económicos.

15.1. Compartir archivos (W XP)

            Aunque los servicios de archivos en las versiones Servidor de los S.O. (W2000 Server. W2003 Server, Unbutu Server…) Vamos a realizar la comparación de carpetas desde W XP personalizando el acceso.

            *Crear la carpeta <NNNAAA>

            *Ponerla a compartir (solo lectura / todos los usuarios)

*Si queremos ocultarla añadimos el símbolo dólar ($) al final del recurso compartido.

*Probar a conectar en los equipos de los compañeros (intentar escribir, crear otra carpeta…)

*Cambiar permisos (lectura y escritura / restringir usuario (ik012108am, user1i…). Necesitamos la contraseña del controlador del dominio.

* Probar conexión (con otros usuarios, con el usuario permitido, etc.…)

*Completar el guión con los resultados.

15.2. Compartir impresoras locales (WXP)

            Necesitamos un equipo que haría las veces de servidor de impresora con el S.O. WXP y ordenadores clientes que solicitan trabajos de impresión al host que pone la impresora a compartir.

·        Instalar físicamente la impresora en el equipo que hace de servidor

Þ    Utilizar CD fabricante o buscar drivers si el S.O. no la hace

·        Poner la impresora a compartir (seleccionar los usuarios a los que se permite imprimir)

·        Capturar la impresora desde los equipos clientes (buscar en mis sitios de red)

Þ    \\SERIMPRESORA\ IMPRESORA1

·        Comprobar desde Word que ya tenemos asignada la impresora que hemos capturado.

15.3. Compartir impresora de red (W2000S o W2003S)

Tenemos una impresora que esta conectada a la red (no esta conectada físicamente a un ordenador), queremos que sea gestionada por un “servidor de impresora” en alguna de las versiones W2000 Server o W2003S.

En el Servidor

1.Buscar e instalar drivers en el servidor de impresión (en modo local)

2.Crear un puerto Standard TCP /IP (dar la IP de la impresora)

3.Buscar drivers en el archivo 5490-2Kxpvista-32-B-ES.EXE (en la carpeta donde se ha descomprimido). Este archivo es para W2003 Server, probar si funciona para W2000S.

4.Poner la impresora a compartir y dar permisos diferentes en la pestaña Seguridad.

4.1    Asignar a cada usuario permisos diferentes (imprimir, administrar impresoras, administrar documentos.

En los clientes (WXP)

1. Panel de control > impresoras > agregar una impresora
2. Dar notación UNC (\\servidor_impresoras\impresoras)
3. Comprobar si los permisos funcionan de acuerdo a los usuarios.

Ejercicio

1. Configurar manualmente la impresora en otra red: 192.168.50.10/24
2. Configurar servidor
3. Configurar Cliente

Practica 12

1. Seleccionar y descargar un servidor FTP (Cerberus ftp Server –free).
2. Instalarlo y configurarlo

*Después de instalarlo (opciones por defecto) comprobar que el firewall contiene una excepción para Cerberus FTP Server. (Añadir puerto 12).

            a) Buscar el directorio raíz FTPROOT (en la unidad de instalación). FTPROOT será el directorio raíz conexión. Dentro de esta carpeta estarán los directorios (carpetas) de los usuarios en la unidad seleccionada.

            b) Crear dentro de la carpeta FTPROOT las carpetas de los usuarios (USER1, USER2…)

            c) Arrancar el servidor > File > Stara Server

            d) Seleccionar icono USERS > Crear los usuarios y adjuntarlos a sus directorios/carpetas (Add to Root) e indicar los permisos y pasword.

            e) Conectarse desde un ordenador remoto que este en la misma red. (En modo comando). Averiguar en que directorio estamos para subirlo o bajar archivos à inicio à ejecutar àcmd àcon comandos de ms_dos entraren el directorio.

                       1) ftp <ip_server>

                       2) Autenticarse con el nombre de un usuario y contraseña validos.

                       3) Entrar en la carpeta correspondente cd <user1>. Utilizar comandos de FTP. (ls, get, put, delete, help, mdir, rmdir, rename, quit, cd…)

f) Bajar un archivo del servidor à get <file.ext>

g) Subir un archivo al servidor à put <file.ext>

h) Realiza pruebas con permisos rename, delete, create directory….



Practica 10

1. En conexión remota ver Active Directory del dominio H012108.net
2. Tomar notas en sucio para reproducir la escritura en nuestro servidor. Crearemos algo parecido al Active Directory del dominio H012108….Inicio -> programas         -> herramientas -> administrativa. Usuarios y equipos DE Active Directory, botón derecho sobre el dominio (plaiaundi.net), nuevo, organization unit.
3. Crear Unidades organizativas: GELAK, IKASLEAK, IRAKASLEAK. En una de ellas crear aulas, alumnos y profesores. (siguiendo el modelo real de- H012108).

UO (http://technet.microsoft.com/es-es/library/cc758565(WS.10).aspx)

GELAK- (a14.a15.a16.a17…)

IRAKASLEAK -(Víctor, Juanma, Rosa, Amaia, Olatz…)

IKASLEAK – Iván, Unai, Alex, Iratí, Arkaitz, Maria…

4. Limitar el acceso de un usuario en unos equipos determinados y en un horario determinado

        Ej: El alumno Unai solo puede conectarse de lunes a viernes, de 8:30 a 2:30 en los equipos B01234, B06578 y B02457

        Ej: Ver en el dominio H012108 como el usuario A14 (ik012108ad) solo puede conectarse autenticarse en los equipos que hay datos de alta. Probar realmente quitando un equipo de los que están

Anexo IV

Pagina 109

Ejercicio 1

a)      verdadero

b)      falso

c)      verdadero

d)      falso

e)      verdadero

f)       falso

Pagina 113

Ejercicio 4

a)      falso

b)      falso

c)      verdadero

d)      falso

e)      falso

Pagina 120

Ejercicio 7

a)      verdadero

b)      falso

c)      falso

d)      verdadero

e)      falso



-     Almacenamiento de conexión directa (Direct Attached Storage, DAS). Cada estación de red tiene sus discos y los sirve a la red a través de su interface de red.

-    Almacenamiento centralizado (Centralizad Storage) Varios servidores o estaciones pueden compartir discos físicamente ligados entre si.

-    Almacenamiento de conexión a red (Netware Attached Storage, NAS). Los discos están conectados a la red y las estaciones o servidores utilizan la red para acceder a ellos. Con servidores NAS la red de área local hace crecer su capacidad de almacenamiento de una forma fácil y rápida sin necesidad de interrumpir su funcionamiento y a un menor coste que si se adquiere un servidor de archivos tradicional DAS,

-   Redes de área de almacenamiento (Storage Area Network, SAN) .SAN es una arquitectura de almacenamiento en red alta velocidad y gran ancho de banda, creada para aliviar los problemas surgidos por el crecimiento del numero de los servidores y los datos que contienen en las redes modernas. SAN sigue una arquitectura en la que se diferencian y separan dos redes: la red de área local tradicio0nal y la red de acceso a datos.

         Pagina 124

Ejercicio 3

a)           ¿Pueden estas direcciones de correo utilizarse fuera de la red de área local? No porque el dominio oficina.lab no es publico, es privado, y por tanto no se puede resolver este nombre en un servidor dns de Internet.

b)      Si la empresa tiene contratado el dominio oficina.es, ¿podrían ahora utilizarse las direcciones usuario@oficina.es en Internet? Si. Porque el dominio Oficina,es es un dominio publico.

c)      ¿Hay que configurar algún parámetro especial en la tarjeta de red de los clientes para que estos puedan enviar correo electrónico? No. ¿Y en el programa cliente de correo electrónico, por ejemplo, en Outlook? Si.

d)      ¿Como sabría el servidor de correo electrónico de nuestro buzón a que servidor debe enviar un correo para que alcance su destino?  Consultando el servidor dns que almacene la zona del dominio de destino.

Pagina 124

Ejercicio 3.3

a)      Cable, la tarjeta de red..

b)      Por fallo del servidor WINS.

c)      Fallo del servidor DNS.

d)      Existe continuidad con al red para salir a Internet, pero el DNS que resuelve el nombre es local y no tiene configurados los reenviadotes al exterior para resolver nombres DNS externos.

e)      No hay continuidad hacia Internet, probablemente porque no tengamos configurada la puerta por defecto, o porque el cortafuego nos lo impide.

f)       Tenemos dos diferentes. Probablemente ay dos DHCP activos en la misma red con ámbitos diferentes.

g)      Un servidor DHCP a dado nuestra dirección IP  dinámica a otro nodo de la red.

h)      Hay un error en el registro de direcciones IP del servidor DNS.
